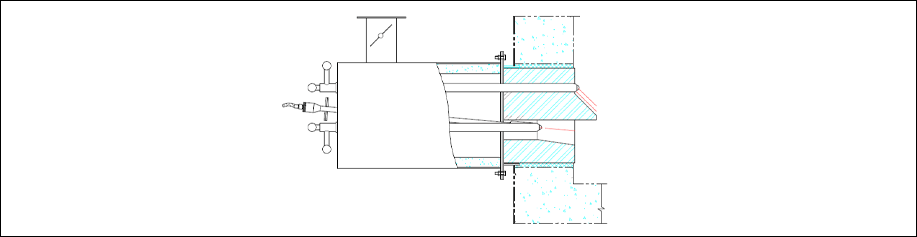

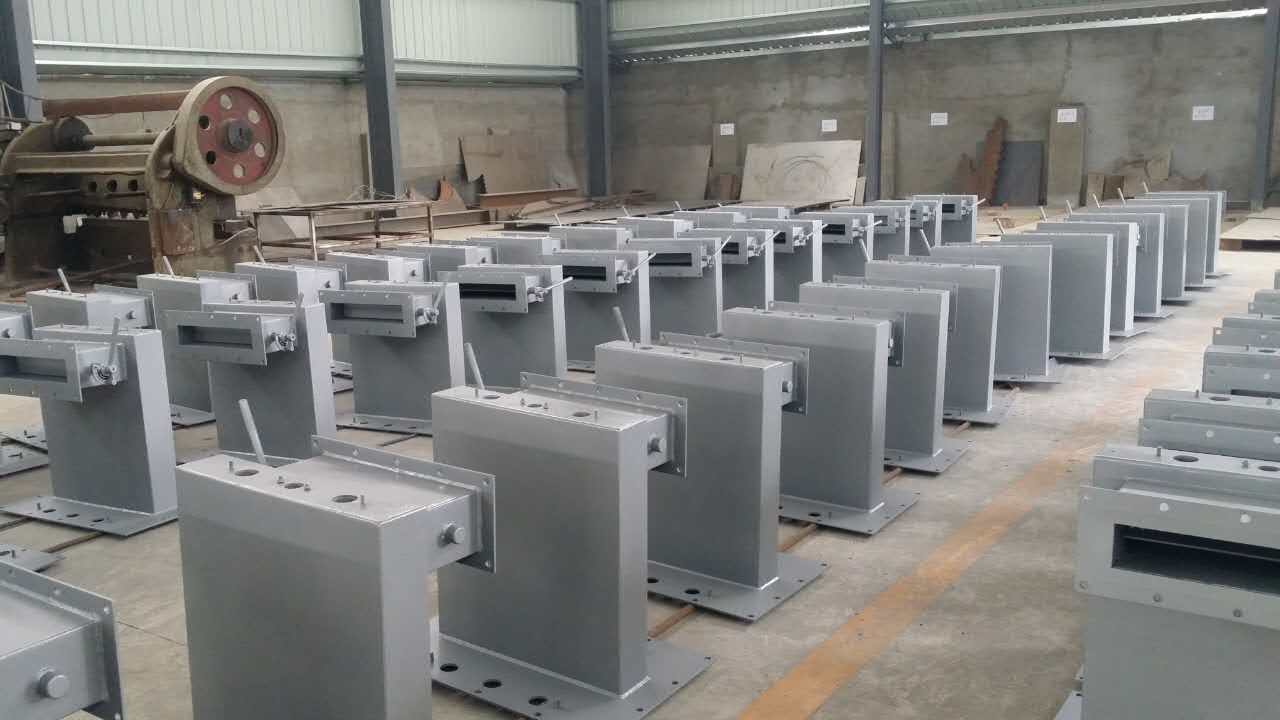

1.1 本類型燃燒器（焦化燃燒器）適用于延遲焦化爐、減粘加熱爐、瀝青加熱爐等加熱介質粘度較大，要求壓降較小，受熱比較均勻的臥管式加熱爐，單臺燃燒器能量小、數量多、火焰扁平、短促，爐膛溫度分布比較均勻，避免爐管局部過熱造成結炭影響爐管壽命。本燃燒器只燒氣體燃料，燃料分級，拉大火焰面，煙氣匯流強度大，降低了火焰高溫區溫度，有效地抑制了熱力學NOx的生成量。
1.2 本系列燃燒器可適用于燃燒器前風壓（即爐底負壓）>70Pa的自然通風，也可適用于燃燒器前風壓<500Pa的機械強制供風，預熱空氣溫度不得超過320℃。
焦化燃燒器設計參數：
| 操作型式 | 強制通風或自然通風 |
| 燃料 | 燃料氣 |
| 燃料氣燃燒器前壓力Mpa（表） | 0.1 |
| 助燃空氣溫度（℃） | -30～320 |
| 燃料氣溫度（℃） | >30 |
| 燃料氣重度(kg/NM3) | >0.5 |
| 燃料氣熱值(kcal/NM3) | >6000 |
| 設計發熱量下過剩空氣量（％） | 15 |
| 火焰形狀 | 扁平 |
| 通過燃燒器的抽力損失mmH2O | 90% |
| 所需調節比（*大：*小） | 5：1 |
| 燃燒方向 | 垂直向上 |
| 安裝位置 | 爐底 |
| 火焰長度(設計發熱量下)mm | 1-2.2 |
|
煙氣中NOX濃度 |
≤60ppm |
