ESD型多功能可移動升降機

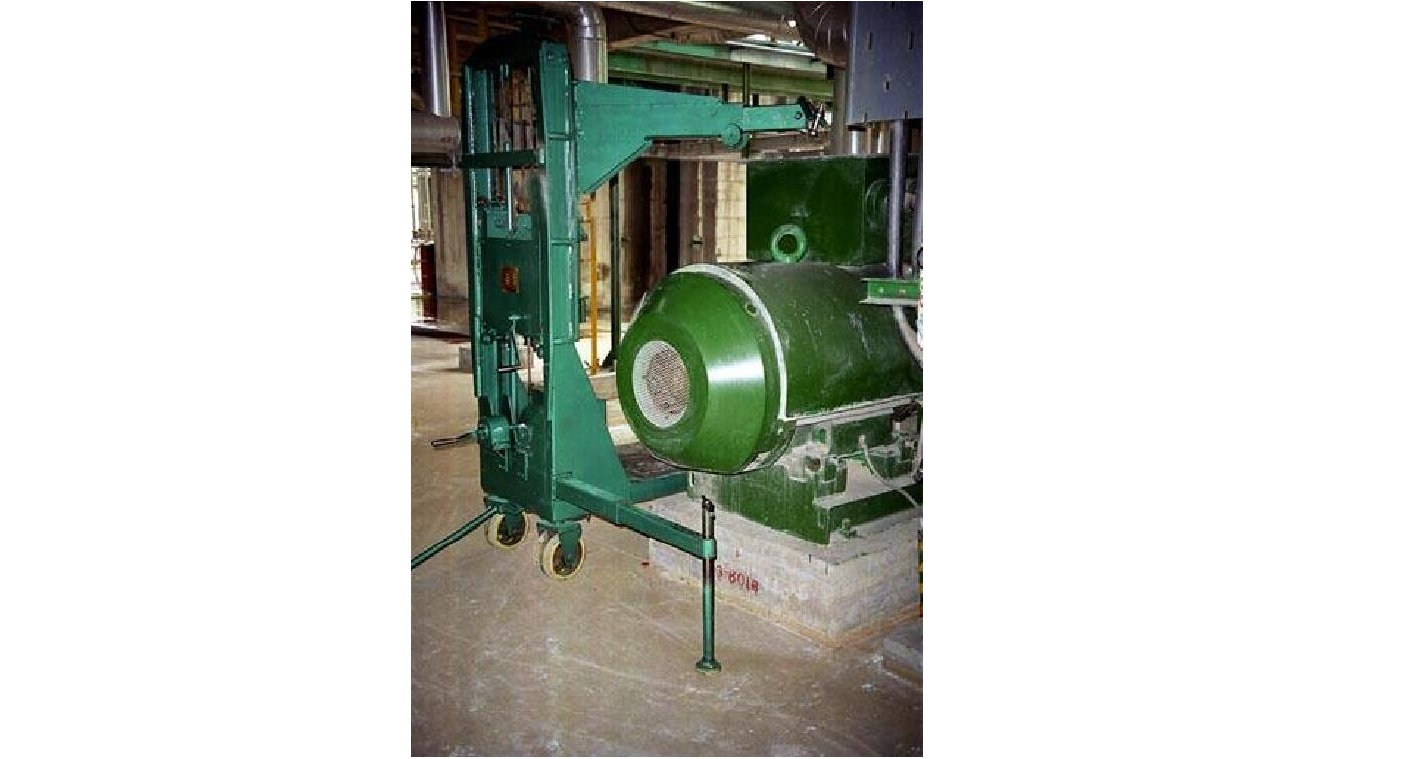

ESD型多功能可移動升降機(參見圖）主要由于搖起吊機和吊臂系統兩部分組成。手搖起吊機構主要由卷筒剎車定位機構、固定起吊立柱、活動滑車、伸縮式起吊輔助支承臂及鋼繩等組成。吊臂系統主要由伸縮吊臂、立柱及立柱定位支承轉動座組成。該升降機前部設置有萬向腳輪、起重變速機構、起重?fù)u臂、推拉桿及固定框架立柱和活動滑車，固定框架立柱下部設置有伸縮式起吊輔助支承臂。立柱定位支承轉動座固定在活動滑車上，立柱及吊臂組裝后安置于立柱定位支承轉動座上，吊臂伸縮驅動系統安裝于立柱及吊臂內部，通過手搖伸縮臂伸縮。本設備為主要用于石油化工生產裝置中一些安裝位置狹窄，需要起吊設備，但又無法采用大型起吊設備的場合。如大中型臥式電機等設備部件的安裝、檢測、更換。
